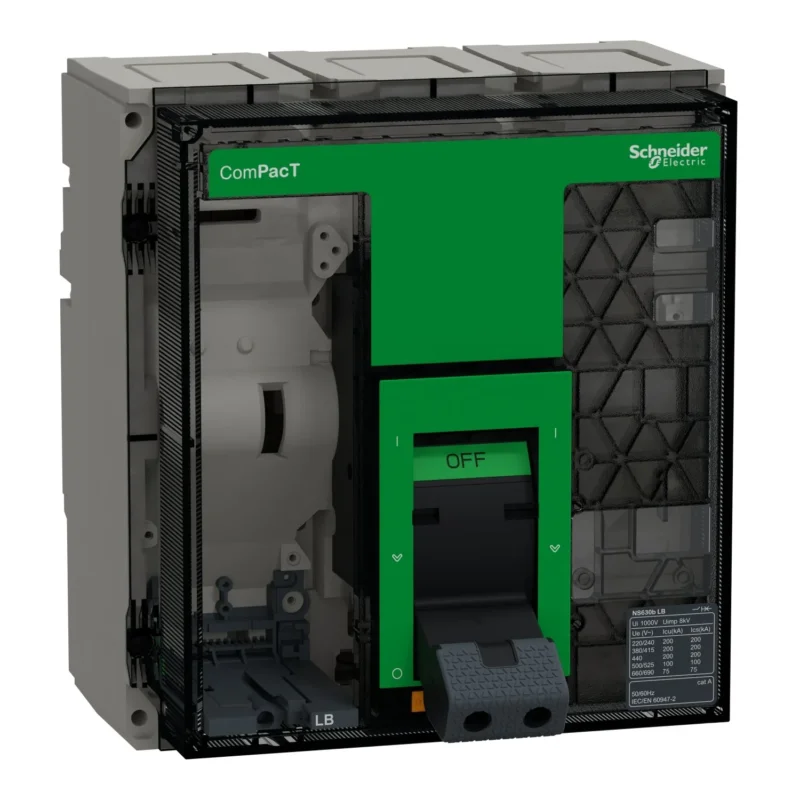

Schneider Electric – Leistungsschalter für Trafo-, Generator- und Anlagenschutz Grundschalter NS630bLB C063B3FM 630A 3P Fest man

Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Reihe. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Hilfsgeräte und einen neuen Kippschalter mit ergonomischem Griff. Es ist möglich, als Option den neuen drahtlosen Hilfskontakt OF/SD im ZigBee-Kommunikationsprotokoll hinzuzufügen. Es handelt sich um einen 3-poligen Schalterrahmen für ComPacT NS630bLB ohne Steuereinheit, der zur Optimierung von Platz und Schaltleistung entwickelt wurde. Dieser Schalter oder Grundrahmen ist mit jeder Art von Steuereinheit kompatibel, die separat über den Produktselektor bestellt werden muss. Dieser Schalterrahmen wird für manuell betriebene Leistungsschalter in Festeinbau verwendet. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 200kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Betriebsstrom beträgt 630A. Dieses Produkt wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Die Abmessungen sind 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Es entspricht den internationalen Normen IEC 60947-1 und IEC60947-2. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS der neuen Generation ist nachhaltiger mit grünen Verpackungen und grünen Partnerschaften.

Technische Details Bemessungsdauerstrom Iu 630 A Bemessungsspannung 690 V Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 200 kA Verlustleistung 45 W Gerätebauart Einbaugerät Festeinbautechnik Integrierter Erdschlussschutz nein Anschlussart Hauptstromkreis Schraubanschluss Geeignet für Hutschienenmontage nein Hutschienenmontage optional nein Mit Ausgelöstmelder ja Mit integriertem Unterspannungsauslöser nein Polzahl 3 Position des Anschlusses für Hauptstromkreis vorne Ausführung des Betätigungselements Kipphebel Komplettgerät mit Schutzeinheit nein Motorantrieb integriert nein Motorantrieb optional ja Schutzart (IP) IP40
