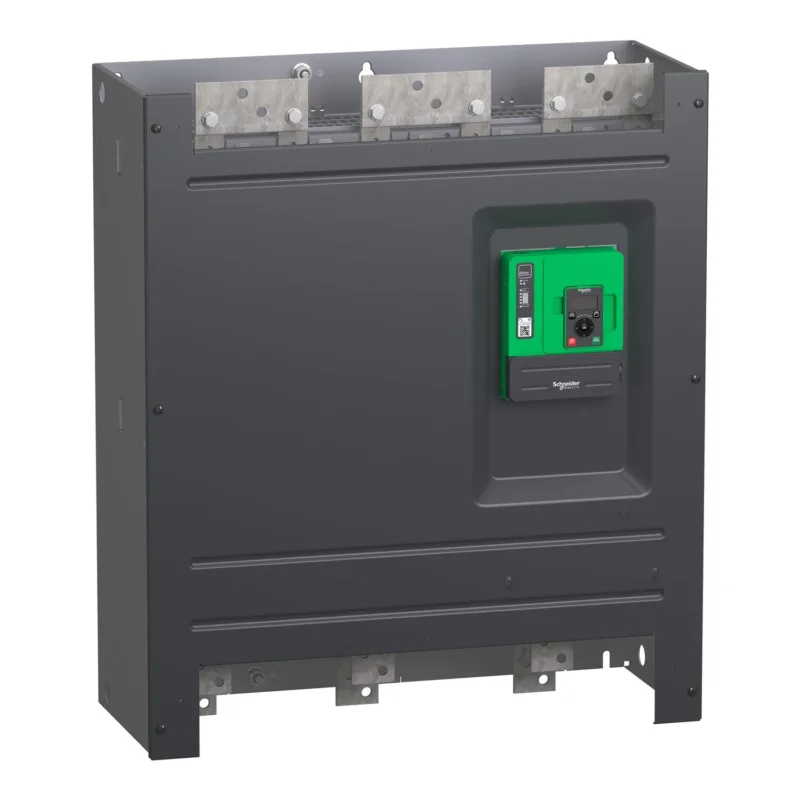

Schneider Electric – Sanftstarter Sanftanlasser Altivar ATS480C79Y ATS480 790A 208-690V

Der Altivar Sanftanlasser ATS480 ist für das Starten und Stoppen von Asynchronmotoren mit Spannungen von 208V bis 690V vorgesehen. Er erfüllt die Anforderungen der anspruchsvollsten Anwendungen im normalen und schweren Einsatz. Mit einem Nennstrom von 790A bei normaler Überlast betreibt er Motoren von 220kW bis 710kW entsprechend der Netzspannung. Entwickelt für die Digitalisierung, vernetzt, optimiert für die Einhaltung von Cybersicherheitsstandards, vereinfacht er die Projektausführung und maximiert die Verfügbarkeit von Anwendungen. Seine Drehmomentregelung (TCS) meistert Beschleunigung und Verzögerung. Dank des dynamischen Bremsens und der Gleichstromeinspeisung werden Anwendungen mit hohem Trägheitsmoment effizient bewältigt. Es kann in die Motorleitung oder in Dreiecksschaltung angeschlossen werden, um den Betriebsstrom zu reduzieren. Die eingebettete Prüfroutine vereinfacht die Inbetriebnahme in Dreieckschaltung. Die Abmessungen betragen 770mm (Breite) x 329mm (Tiefe) x 890mm (Höhe) und das Gewicht beträgt 115kg. Der Altivar Sanftanlasser ATS480 wurde entwickelt, um Prozesse, Infrastrukturen und Industriemaschinen zu überwachen. Er ist konform zu IEC/EN60947-4-1. Er ist zertifiziert nach CE, cULus, UKCA, CCC, RCM, EAC, und Marinezertifiziert nach DNV, ABS, BV und CCS. Bedienterminals, Remote Montagesatz, sowie Kommunikationsmodule sind einheitlich mit den Altivar Drives. Netzdrosseln, DNV-Kits sind identisch zu Vorgänger ATS48. ATS480 ist kompatibel mit ATS48, er hat die gleiche Grundfläche, Befestigung, Drehmomentregelung, I/O, Menüs… Die Integration des Altivar Sanftanlassers ATS480 in EcoStruxure vereinfacht die Auswahl der Architektur, das detaillierte Design und die Ausführung von Belüftungs- und elektrischen Systemen drastisch. Es ist ein Green Premium-Produkt, das entwickelt wurde, um die Umweltaspekte über die aktuellen Richtlinien und Vorschriften hinaus zu berücksichtigen, und das mit RoHS und REACH konform ist.

Technische Details Bemessungsbetriebsstrom Ie bei 40 °C Tu 790 A Bemessungsbetriebsspannung Ue 208..690 V Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V 220 kW Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V 400 kW Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V 355 kW Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V 630 kW Funktion eine Drehrichtung Interne Überbrückung nein Mit Display nein Drehmoment-Regelung ja Bemessungsumgebungstemperatur ohne Derating 40 °C Bemessungssteuerspeisespannung Us bei AC 50 Hz 208..690 V Bemessungssteuerspeisespannung Us bei AC 60 Hz 208..690 V Spannungsart zur Betätigung AC Integrierter Überlastschutz des Motors ja Auslöseklasse sonstige Schutzart (IP) IP00
