WAGO – Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 2106-1204 6qmm, blau − 25 Stück

2-Leiter-Durchgangsklemme
mit Hebel und Push-in CAGE CLAMP®
6 mm²
mit Prüföffnung
für Anwendungen Ex i geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
blau

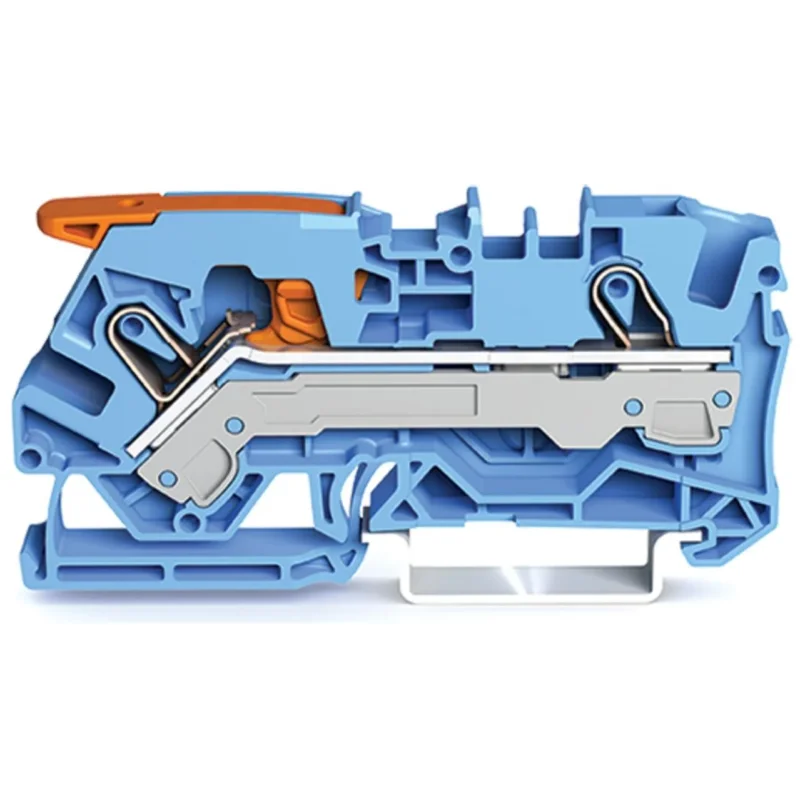

Durchgangsklemme Serie 2106, blau

Die Durchgangsklemme hat die Artikelnummer 2106-1204 und ermöglicht einen einfachen und zuverlässigen Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (7,5 x 74,8 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,5 mm² bis 10 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Hebel sowie Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,5..10 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 1,5..6 mm² Anschließbarer Leiterquerschnitt eindrähtig 1..10 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,5..6 mm² Bemessungsstrom In 41 A Bemessungsspannung 800 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Anzahl der Etagen 1 Anzahl der Klemmstellen je Etage 2 Montageart Hutschiene TH35 Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur 105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 7,5 mm Höhe 74,8 mm Tiefe 32,89999999 mm Explosionsgeprüfte Ausführung „Ex e“ ja Abschlussplatte erforderlich ja Farbe blau Etagen intern gebrückt nein
