WAGO – Kabelsteckverbinder für Leiterplattensteckverbinder 2-Leiter-Federleiste 231-2309/107-000 CAGECLAMP,2,5mm²,or − 25 Stück

2-Leiter-Federleiste
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5,08 mm
9-polig
Schraubflansch
orange

Federleiste/Buchse Serie 231 mit 0 ° Leiterabgang zur Steckrichtung

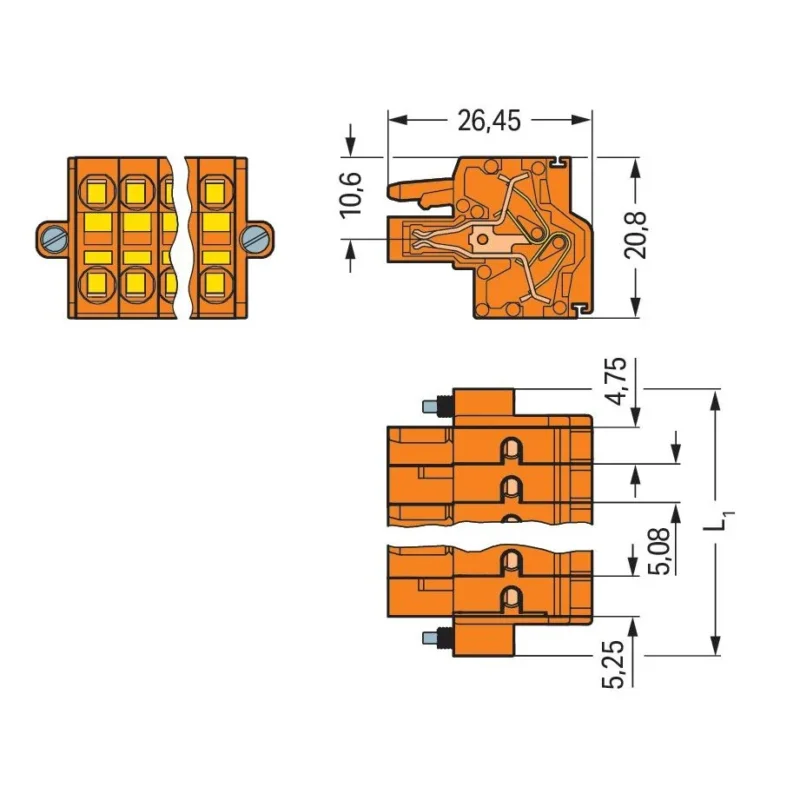

Die Federleiste/Buchse hat die Artikelnummer 231-2309/107-000 und bietet eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (55,56 x 20,8 x 26,45) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² gemacht. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details Verbindungsart Leiterplatte zu Kabel Kontaktausführung Buchse Polzahl 9 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5,08 mm Rastermaß der Anschlüsse 5,08 mm Winkel Kontakt/Leiteranschluss 180° (horizontal) Bemessungsstrom In 16 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..2,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,2..2,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..2,5 mm² Ausführung des elektrischen Anschlusses Federzuganschluss Anschließbare Kabeltype Rundkabel Werkstoff der Kontaktbeschichtung Zinn Werkstoff des Kontaktes sonstige Kupferlegierungen Werkstoff des Isolierkörpers Thermoplast Werkstoff des Gehäuses Kunststoff Beschichtung Gehäuse unbeschichtet Gehäusefarbe orange Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Mit Schutzleiter nein Betriebstemperatur -60..85 °C Schutzart (IP), montiert IP20
