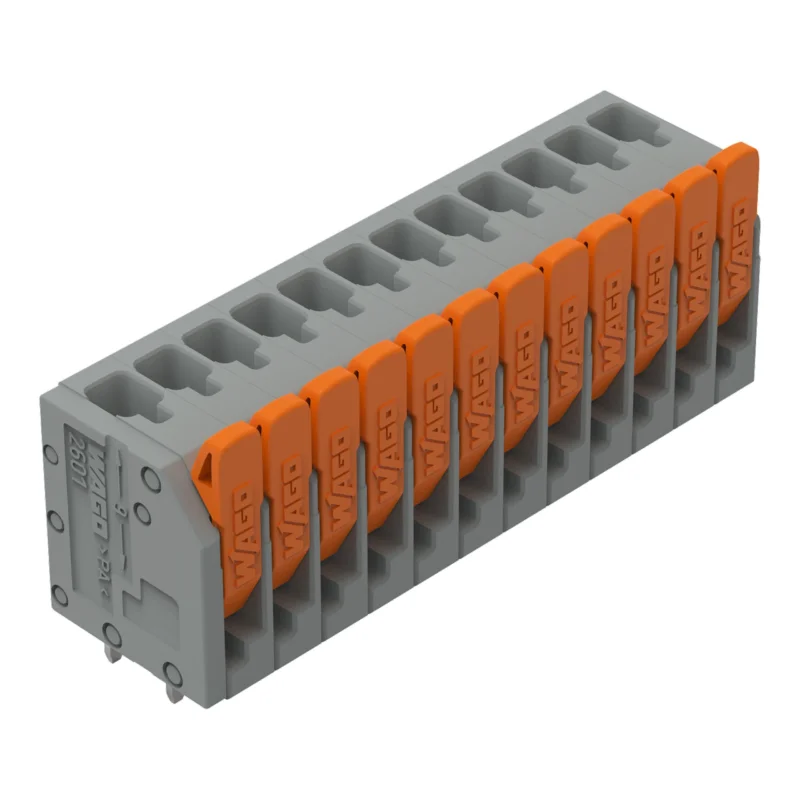

WAGO – Leiterplattenklemme 2601-3112 1,5mm²,gr − 40 Stück

Leiterplattenklemme
Hebel
1,5 mm²
Rastermaß 3,5 mm
12-polig
Push-in CAGE CLAMP®
1,50 mm²
grau

Leiterplattenklemme Serie 2601, grau

Bei dieser Leiterplattenklemme (Artikelnummer 2601-3112) steht ein schneller und zuverlässiger Anschluss im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (43,5 x 20,2 x 12,8) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,14 mm² bis 2,5 mm². Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im 90 °-Winkel eingeführt.

Technische Details Höhe 16,6 mm Anzahl der elektrischen Anschlüsse 12 Anzahl der Etagen 1 Rastermaß der Anschlüsse 3,5 mm Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben) Bemessungsstrom In 17,5 A Bemessungsspannung 500 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1,5 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 3,6 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
