WAGO – Leiterplattenklemme Hebel 2616-1102/020-023 16mm²,grün − 50 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
2-polig
Push-in CAGE CLAMP®
grün

Leiterplattenklemme Serie 2616 mit 0 ° Leitereinführung zur Platine

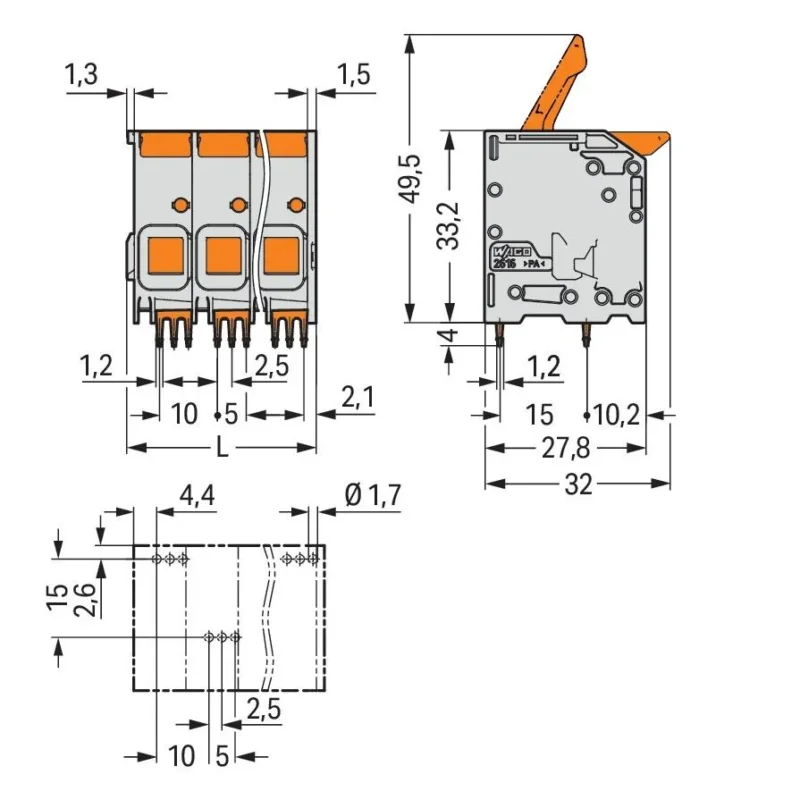

Die Leiterplattenklemme mit der Artikelnummer 2616-1102/020-023 ermöglicht einen einfachen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (22,8 x 37,2 x 32) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Hebel. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt.

Technische Details Höhe 33,2 mm Anzahl der elektrischen Anschlüsse 2 Anzahl der Etagen 1 Rastermaß der Anschlüsse 10 mm Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal) Bemessungsstrom In 76 A Bemessungsspannung 1000 V Bemessungsstoßspannung 8 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75..25 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,75..16 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe grün Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
