WAGO – Leiterplattenklemme SMD-Leiterplattenklemme 20863104700650900000 Drücker,1,5mm²,ws − 1890 Stück

SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
4-polig
Push-in CAGE CLAMP®
im Gurt
weiß

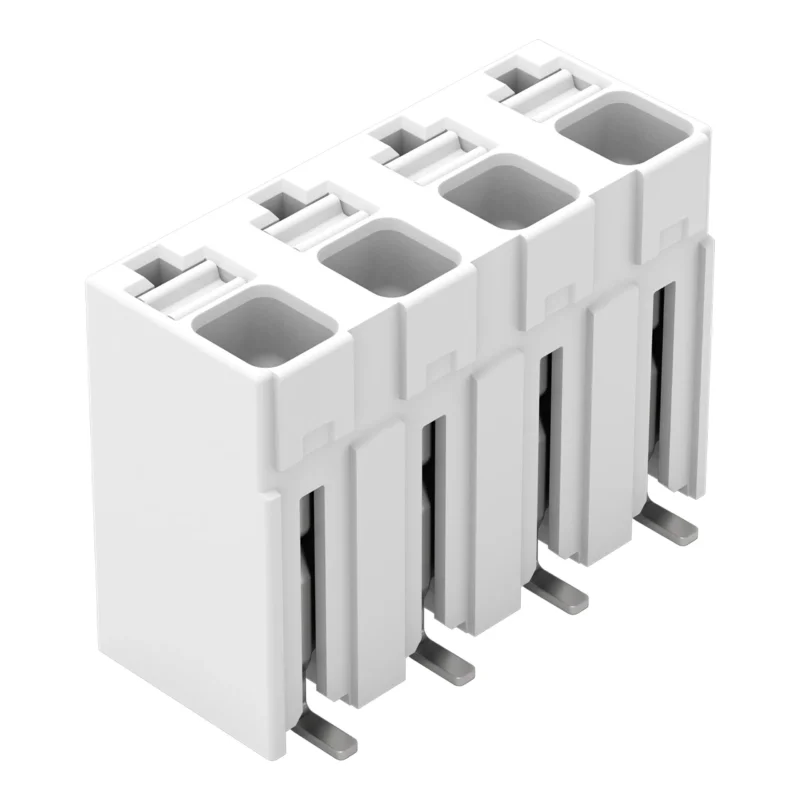

Leiterplattenklemme Serie 2086 mit Push-in CAGE CLAMP®

Die Leiterplattenklemme mit der Artikelnummer 2086-3104/700-650/997-605 ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (19,2 x 13,85 x 7,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Der Leiter wird zur Oberfläche im Winkel von 90 ° eingeführt.

Technische Details Höhe 13,85 mm Anzahl der elektrischen Anschlüsse 4 Anzahl der Etagen 1 Rastermaß der Anschlüsse 5 mm Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben) Bemessungsstrom In 17,5 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1,5 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 1,5 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe weiß Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
